Śmigło wentylatora OEM/ODM
Dom / Produkty / Akcesoria dla fanów / Śmigło wentylatora
Śmigło wentylatora
  • Śmigło wentylatora

Śmigło wentylatora

Dane techniczne

Średnica: Φ222 ~ Φ1000 mm

Materiał: stop aluminium i magnezu

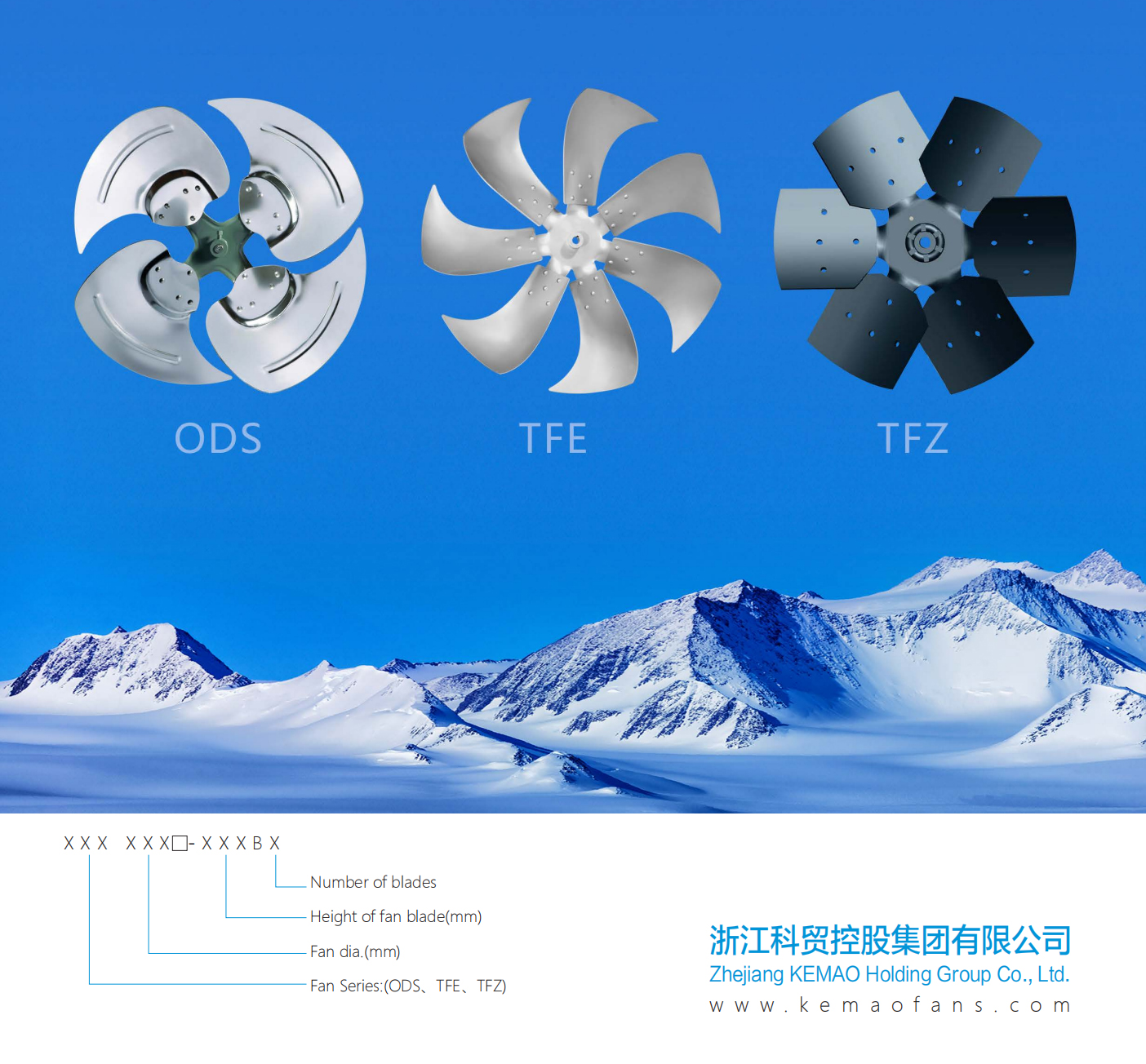

◇ Płaski kształt: zwarta konstrukcja, CW i CCW są opcjonalne.

◇ Kształt kosy: ostrze zakrzywione do przodu, duża objętość powietrza i wysoka wydajność.

◇ Bioniczny kształt płata: długa, duża cięciwa z krawędzią spływu, bioniczne ostrze zębate, niski poziom hałasu i wysoka wydajność

Skontaktuj się z nami
PRZEDV：Panel wentylatora i zwężka Venturiego
DALEJ：Brak następnego artykułu



  • Modelkaka Obrót Oś otworu mm Kąt Śr. mm Maks. obr./min Waga kg
    ODS460C-165B4 CCW 12/12,7/15/15,87 33 460 1400 1.5
    ODS460C-185B4 CCW 12/12,7/15/15,87 33 460 960 1.3
    ODS500C-135B4 CCW 12/12,7/15/15,87 27 500 1000 1.3
    ODS500C-165B4 CCW 12/12,7/15/15,87 26 500 1000 1.4
    ODS500C-175B3 CCW 12/12,7/15/15,87 28 500 1000 1
    ODS500C-175B4 CCW 12/12,7/15/15,87 28 500 1000 1.4
    ODS560C-145B4 CW/CCW 12/12,7/15/15,87 30 560 1000 1.5
    ODS560C-165B4 CW/CCW 12/12,7/15/15,87 32 560 1000 1.5
    ODS560C-170B4 CCW 12/12,7/15/15,87 28 560 960 1.6
    ODS560C-170B5 CCW 12/12,7/15/15,87 35 560 960 2.1
    ODS560C-200B5 CCW 12/12,7/15/15,87 36 560 960 2.3
    ODS560C-200B5 CCW 12/12,7/15/15,87 36 560 960 2.3
    ODS585D-145B4 CCW 12/12,7/15/15,87 25 585 1200 1.7
    ODS610C-150B4 CCW 12/12,7/15/15,87 26.5 610 1000 1.6
    ODS610C-165B4 CCW 12/12,7/15/15,87 30 610 1000 1.5
    ODS630C-150B4 CCW 12/12,7/15/15,87 28.5 630 1000 2.2
    ODS630C-165B4 CCW 12/12,7/15/15,87 29 630 1000 2.2
    ODS660C-150B4 CCW 12/12,7/15/15,87 27 660 1000 2.6
    ODS660C-165B4 CCW 12/12,7/15/15,87 30 660 1000 2.6
    ODS680C-145B4 CCW 15/15,87 26 684 1000 2.6
    ODS680C-165B4 CCW 15/15,87 30 680 1000 4.1
    ODS710C-125B4 CCW 15.87/19 23.5 710 1200 3.8
    ODS710C-135B4 CCW 15.87/19 26 710 1200 4
    ODS710C-135B5 CCW 15.87/19 26 710 1000 4.5
    ODS710C-145B4 CCW 19 27 710 1000 3
    ODS710C-150B5 CCW 19 28 710 1000 4.5
    ODS710C-200B4 CCW 19 24 710 1000 4.5
    ODS760C-140B4 CCW 19 21.5 760 1000 4.2
    ODS760C-190B4 CCW 19 23 760 1000 5.1
    ODS760C-200B4 CCW 19 24 760 1000 5.1
    ODS760C-215B4 CCW 19 26 760 1000 5.1
    ODS760C-215B4 CCW 19 26 760 1000 5.1



    Modelkaka Obrót Oś otworu mm Kąt Śr. mm Maks. obr./min Waga kg
    TFE400-70B5 CW 12/12,7/15/15,87 32 395 1500 0
    TFE450-60B5 CCW 12/12,7/15/15,87 23 450 1450 1
    TFE460-75B5 CCW 12/12,7/15/15,87 31 460 1450 1
    TFE460-85B5 CCW 12/12,7/15/15,87 35 460 1450 1
    TFE500-75B5 CCW 12/12,7/15/15,87 31 500 1450 1.2
    TFE500-85B5 CCW 12/12,7/15/15,87 35 500 1500 1.5
    TFE560C-60B5 CW 12/12,7/15/15,87 23 560 1200 2.4
    TFE560C-80B6 CW 12/12,7/15/15,87 30 560 1400 2.9
    TFE630C-60B5 CW 12,7/15/15,88/19 24 630 1500 3.2
    TFE630C-70B5 CW 12,7/15/15,88/19 27 630 1500 3.2
    TFE630C-95B5 CW 12,7/15/15,88/19 33 630 1200 3
    TFE630C-110B5 CW 12,7/15/15,88/19 40 630 960 3.2
    TFE630C-115B6 CW 12,7/15/15,88/19 39 630 1000 2.7
    TFE660C-100B6 CW 12,7/15/15,88/19 36 660 1000 3
    TFE710C-70B5 CW 19 27 710 1200 3.4
    TFE710C-80B5 CW 19 31 710 1200 3.5
    TFE710C-100B5 CW 19 37 710 1000 3.1
    TFE760C-80B5 CW 24 28.5 760 1200 5.2
    TFE760C-90B5 CW 19 35 760 1000 3.6
    TFE760C-100B5 CW 19 36 760 1000 3.6
    • Wyślij teraz

Powiązane produkty

O nas
Zhejiang Kemao Holding Group Co., Ltd.

Zhejiang Kemao Holding Group Co., Ltd. was founded in 1994 and is located in Xinchang, Zhejiang. As China Śmigło wentylatora Manufacturers and Śmigło wentylatora Factory, it has 30 years of experience in HVAC axial fan manufacturing, with more than 100 R&D personnel and more than 200 patented technologies.

Kemao to działające na dużą skalę przedsiębiorstwo badawczo-rozwojowe i produkcyjne w zakresie wentylatorów osiowych HVAC w Chinach oraz profesjonalny dostawca wentylatorów osiowych do pomp centralnego ogrzewania i niskotemperaturowych pomp ciepła.

Ponadto jesteśmy także krajowym przedsiębiorstwem high-tech, jednostką członkowską Chińskiego Stowarzyszenia Przemysłu Chłodnictwa i Klimatyzacji, główną jednostką opracowującą normę krajową „Wentylator osiowy do systemów HVAC” oraz główną jednostką opracowującą standard grupowy „Wentylator osiowy do klimatyzacji komercyjnej” wyprodukowany w Zhejiang.

Świadectwo honorowe
  • Orzecznictwo
  • Orzecznictwo
  • Orzecznictwo
  • Orzecznictwo
Wiadomości
Poszerzenie wiedzy branżowej

Jakie są zasady projektowania aerodynamicznego śmigła wentylatora?

Głównym celem śmigło wentylatora Aerodynamiczna konstrukcja maksymalizuje wydajność przepływu powietrza, minimalizując jednocześnie straty energii. Kluczowe kwestie przy projektowaniu aerodynamicznym obejmują kształt, kąt, liczbę, prędkość obrotową i interakcję między łopatkami a płynem.

Łopatki śmigła wentylatora mają zazwyczaj zakrzywiony kształt, podobny do konstrukcji skrzydła samolotu. Dzieje się tak, ponieważ zakrzywione łopatki poprawiają efektywność przepływu powietrza, zmieniając prędkość i ciśnienie przepływu powietrza podczas wytwarzania ciągu. Stopień krzywizny łopatek określa stopień przyspieszenia przepływu powietrza i rozkład ciśnienia, wpływając w ten sposób na wydajność wentylatora. Optymalizacja kształtu łopatek, szczególnie krawędzi natarcia i spływu, może zmniejszyć opór przepływu powietrza i poprawić siłę ciągu.

Kąt natarcia łopatki (kąt między łopatką a przepływem powietrza) jest również kluczowym czynnikiem konstrukcyjnym. Zbyt duże kąty natarcia mogą powodować separację strumieni powietrza, wytwarzanie wirów i niestabilność przepływu powietrza, co skutkuje zmniejszoną wydajnością, a nawet utknięciem wentylatora. Dlatego konstrukcja śmigła wentylatora musi zapewniać rozsądny kąt natarcia, aby osiągnąć optymalną wydajność aerodynamiczną.

Istotnym czynnikiem wpływającym na ciąg jest także prędkość obrotowa śmigła wentylatora. Zwiększanie prędkości zazwyczaj zwiększa prędkość powietrza, zwiększając w ten sposób ciąg, ale wiąże się to również ze zwiększonym zużyciem energii i hałasem. Dlatego projekt wymaga równowagi pomiędzy ciągiem a efektywnością energetyczną.

Jak wybór materiału śmigła wentylatora wpływa na wydajność?

Dobór materiału śmigła wentylatora ma ogromny wpływ na jego wydajność, żywotność i koszty konserwacji. Właściwości mechaniczne, odporność na korozję, waga i koszt różnych materiałów to kluczowe czynniki przy projektowaniu wentylatorów. Typowe materiały śmigła wentylatora obejmują stop aluminium, stal, plastik i kompozyty, każdy z nich ma swoje zalety i wady.

Stop aluminium jest powszechnym materiałem na śmigła wentylatorów, przede wszystkim ze względu na małą gęstość, doskonałe właściwości mechaniczne i odporność na korozję. Jego lekkie właściwości umożliwiają pracę śmigła wentylatora przy niższym zużyciu energii, zmniejszając obciążenie całego systemu. Stop aluminium ma również dobrą przetwarzalność i można go łatwo wytwarzać w skomplikowanych geometriach. Jednak jego wadami są ograniczona wytrzymałość i odporność na wysoką temperaturę, co może prowadzić do zmęczenia, szczególnie przy dużych obciążeniach i wysokich temperaturach.

Stal jest często używana do śmigieł wentylatorów, które muszą wytrzymywać duże obciążenia, szczególnie w ciężkich zastosowaniach przemysłowych. Wytrzymałość i sztywność stali znacznie przewyższają stopy aluminium, dzięki czemu nadaje się ona do stosowania w środowiskach pracy obciążonych wysokimi obciążeniami. Jednak wadą stali jest jej ciężar, który może zwiększyć obciążenie układu wentylatora i zmniejszyć efektywność energetyczną.

Tworzywa sztuczne i materiały kompozytowe (takie jak włókno węglowe i włókno szklane) stają się coraz bardziej popularne w nowoczesnych konstrukcjach śmigieł wentylatorów. Materiały kompozytowe zapewniają wysoką wytrzymałość właściwą (stosunek masy do wytrzymałości) i odporność na korozję, co pozwala im zmniejszyć wagę przy jednoczesnym zachowaniu dobrej wytrzymałości konstrukcyjnej. Na przykład włókno węglowe jest lekkie, a jednocześnie niezwykle mocne, dzięki czemu nadaje się do wysokowydajnych śmigieł wentylatorów lotniczych lub wyścigowych. Wadą materiałów kompozytowych są wysokie koszty produkcji i wymagające procesy produkcyjne.

Wybór materiału na śmigło wentylatora powinien opierać się na kompleksowym rozważeniu środowiska zastosowania, budżetu kosztów, wymagań wydajnościowych i cyklu konserwacji. Metal jest bardziej odpowiedni do środowisk o wysokiej temperaturze i dużym obciążeniu, podczas gdy materiały kompozytowe mogą być lepszym wyborem do zastosowań o wyższych wymaganiach dotyczących masy i efektywności energetycznej.

Czym różnią się wymagania projektowe dotyczące śmigieł wentylatorów w różnych scenariuszach zastosowań (takich jak lotnictwo, przemysł i marynarka)?

Wymagania projektowe śmigła wentylatora różnią się w zależności od scenariusza zastosowania i obejmują sektory takie jak lotnictwo, przemysł i morski. Każdy sektor stawia odrębne wymagania dotyczące wydajności wentylatorów, doboru materiałów i konstrukcji.

W lotnictwie śmigła wentylatorów są powszechnie stosowane w układach napędowych silników turbowentylatorowych. Aby spełnić rygorystyczne wymagania branżowe dotyczące wydajności ciągu i zużycia paliwa, śmigła wentylatorów muszą charakteryzować się doskonałymi parametrami aerodynamicznymi. Łopatki wentylatora muszą być zaprojektowane z lekkich materiałów o wysokiej wytrzymałości, aby wytrzymywały naprężenia związane z dużymi prędkościami obrotowymi, a jednocześnie były odporne na ciepło i zmęczenie. Dobór materiałów jest szczególnie istotny w tej dziedzinie, gdyż w celu zwiększenia wydajności śmigła wentylatora często stosuje się stopy tytanu o wysokiej wytrzymałości lub materiały kompozytowe.

Zespół techniczny badawczo-rozwojowy Zhejiang Kemao Holding Group Co., Ltd. może poszczycić się dużą przewagą techniczną w tej dziedzinie. Zespół składa się z ponad 50 zawodowych techników i ponad 80 inżynierów, w tym profesora, profesora nadzwyczajnego, trzech starszych inżynierów oraz kilku doktorów i certyfikowanych inżynierów. Wykorzystując duże możliwości innowacyjne zespołu i rozległe doświadczenie branżowe, firmie Zhejiang Kemao Holding Group Co., Ltd. udało się zastosować najnowocześniejsze technologie z przemysłu lotniczego, wykorzystując zaawansowane symulacje obliczeniowej dynamiki płynów (CFD) i multidyscyplinarne metody optymalizacji projektu w celu poprawy wydajności aerodynamicznej śmigła wentylatora i zmniejszenia zużycia spowodowanego zmęczeniem materiału, poprawiając w ten sposób ogólną wydajność silnika.

Zhejiang Kemao Holding Group Co., Ltd. nawiązała również dogłębną współpracę przemysłowo-uniwersytecko-badawczą z wiodącymi instytucjami badawczymi, takimi jak Uniwersytet Zhejiang, zapewniając solidne wsparcie techniczne w zakresie opracowywania materiałów na śmigła wentylatora i optymalizacji wydajności. Dzięki tej współpracy Zhejiang Kemao Holding Group Co., Ltd. jest w stanie wykorzystać wyniki najnowocześniejszych badań naukowych i zastosować je w praktycznych produktach, napędzając innowacje w technologii wentylatorów.

W zastosowaniach przemysłowych śmigła wentylatorów są szeroko stosowane w systemach klimatyzacji, wentylacji i chłodzenia, a ich konstrukcja podkreśla niezawodność, trwałość i efektywność energetyczną. W porównaniu z sektorem lotniczym wentylatory przemysłowe działają w bardziej tolerancyjnych środowiskach i zazwyczaj nie są narażone na ekstremalnie wysokie temperatury i obciążenia. Dlatego konstrukcja śmigła wentylatora skupia się bardziej na utrzymaniu wysokiej wydajności w trakcie długotrwałej pracy, przy jednoczesnej minimalizacji hałasu. Kształt ostrza, prędkość obrotowa i dobór materiału są zoptymalizowane pod kątem konkretnego środowiska przemysłowego. Przewaga technologiczna Zhejiang Kemao Holding Group Co., Ltd. w tej dziedzinie znajduje odzwierciedlenie w jej silnych możliwościach badawczo-rozwojowych. Firma może poszczycić się wysoko wykwalifikowanym zespołem badawczo-rozwojowym, zdolnym do dostosowywania projektów śmigieł wentylatorów w oparciu o konkretne scenariusze zastosowań. Na przykład, wykorzystując wydajne modele aerodynamiczne i analizę symulacji CFD, Zhejiang Kemao Holding Group Co., Ltd. jest w stanie skutecznie zoptymalizować kształt łopatek, redukując w ten sposób hałas przy jednoczesnym zwiększeniu przepływu powietrza. Współpraca Zhejiang Kemao Holding Group Co., Ltd. z Uniwersytetem Zhejiang umożliwia firmie wykorzystanie zaawansowanych technologii materiałowych do opracowania odpornych na korozję, cichych i wysokowydajnych wentylatorów przemysłowych, aby sprostać potrzebom różnych gałęzi przemysłu.

W sektorze morskim śmigła wentylatorów (w szczególności śmigła) muszą zapewniać mocny i wydajny ciąg w środowiskach podwodnych. Ponieważ woda jest znacznie gęstsza od powietrza, konstrukcja śmigła morskiego musi skutecznie pokonywać opór wody i maksymalizować napęd. Ponadto śruby napędowe do zastosowań morskich muszą wykazywać doskonałą odporność na korozję, aby wytrzymać erozję wody morskiej.

Zhejiang Kemao Holding Group Co., Ltd. również posiada znaczne rezerwy techniczne i przewagę w tej dziedzinie. Wykorzystując rozległą wiedzę swojego zespołu badawczo-rozwojowego, firma jest w stanie zapewnić dostosowane do indywidualnych potrzeb projekty śmigieł wentylatorów dla statków. Dzięki współpracy z instytucjami badawczymi Zhejiang Kemao Holding Group Co., Ltd. wykorzystuje innowacyjne materiały kompozytowe i technologie antykorozyjne do produkcji śrub napędowych o wysokiej trwałości, szczególnie dobrze przystosowanych do środowisk morskich. Co więcej, dzięki zaawansowanej analizie symulacyjnej CFD, firma optymalizuje wydajność hydrodynamiczną śmigła, zmniejszając zużycie energii i zwiększając ciąg.
